Termovï¿½lvula do EGR

**Julliano** · 07/12/11, 14:12

Hooray !

Mais uma vez aqui estou com uma dï¿½vida impertinente. Desta vez vamos falar de uma coisa boa, nï¿½o ï¿½ a tekpix 500 e nem os cogumelos do sol, mas sim a Termovï¿½lvula do EGR!

O motivo pelo qual abri esse tï¿½pico foi porque encontrei algo "perdido" no porta-luvas do meu Niva:

Fui examinar com um olho clï¿½nico o possï¿½vel local de onde essa mangueira foi capada e me deparei com isso:

Observem que "?" trata-se de um pequeno orifï¿½cio onde certamente imagino que essa mangueirinha fizesse parte, conforme a ilustraï¿½ï¿½o abaixo:

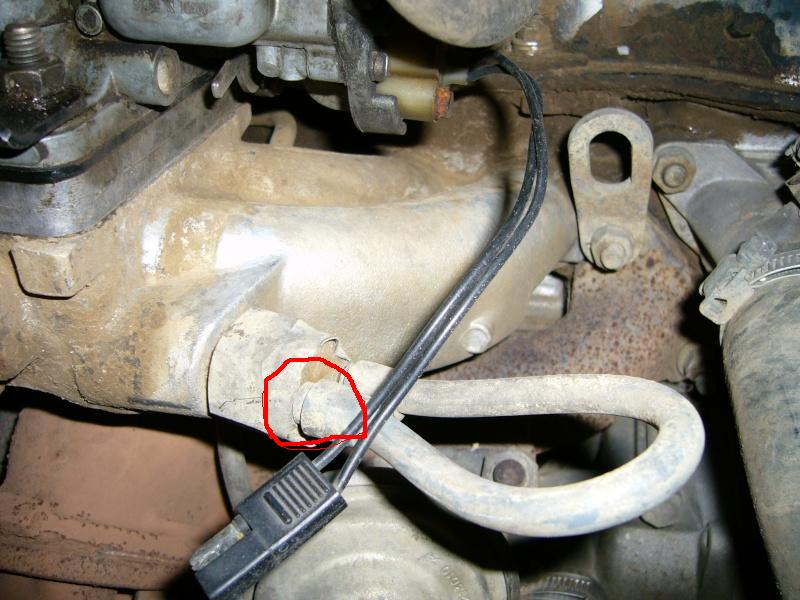

Pelo visto a minha termovï¿½lvula, marcada com um circulo de vermelho na figura anterior quebrou um dos dutos de ligaï¿½ï¿½o, e um dos ex-proprietï¿½rios do meu Niva nï¿½o se importou em arrumar.

Conforme o prï¿½prio diagrama anterior, dessa termovï¿½lvula sai uma mangueira (5) para a vï¿½lvula do EGR no coletor e o outro duto (entï¿½o quebrado e nï¿½o utilizado) segue para o terminal em T ("6" - peï¿½a encontrada) e entï¿½o ligada ao carburador. Acontece que o carburador do meu niva (2107-1107010-78) ï¿½ diferente desse da imagem e portanto nï¿½o sei exatamente em que lugar deveria conectar a tal mangueira.

Por isso conto com a ajuda dos senhores para descobrir onde exatamente se conecta essa mangueirinha.

Procurei por imagens em outros fï¿½runs e sites, mas nï¿½o tive sucesso, exceto um achado no site do Baxter sobre a troca do carburador original pelo Weber, onde o mesmo aconselha a se desativar o EGR (coisa que eu nï¿½o pretendo fazer):

"The EGR system still can be hooked up with the Weber. But as the Niva's EGR is largely ineffective most people simply block it off. Odds are yours probably already is."
fonte: Sï¿½ membros tem acesso aos links:

ï¿½ isso, sï¿½ preciso descobrir onde se conecta no carburador a tal mangueirinha e onde posso encontrar outra dessa termovï¿½lvula para substituir a minha entï¿½o quebrada (Flugï¿½ncio? Geniva?

)

Obrigado por enquanto!

**BACALHAU** · 07/12/11, 14:54

Citaï¿½ï¿½o: Postado Originalmente por Julliano

... O motivo pelo qual abri esse tï¿½pico foi porque encontrei algo "perdido" no porta-luvas do meu Niva:
...

Naquele porta luvas "enooooorme" que mais parece um porta-malas de Landau?

Citaï¿½ï¿½o: Postado Originalmente por Julliano

... e portanto nï¿½o sei exatamente em que lugar deveria conectar a tal mangueira.

...

Ainda bem que eu nï¿½o sou um desses bagunceiros que ficam zoando todos no fï¿½rum.

Mas... Que eu pensei num lugar, pensei.

Citaï¿½ï¿½o: Postado Originalmente por Julliano

...Acontece que o carburador do meu niva (2107-1107010-78) ï¿½ diferente desse da imagem...

... o mesmo aconselha a se desativar o EGR (coisa que eu nï¿½o pretendo fazer):

Aï¿½ complicou, meu camarada.
Manter um sistema original usando componentes adaptados. Ou seja, vocï¿½ quer usar um sistema que foi projetado para um carburador especï¿½fico em outro carburador.

Nï¿½o dï¿½ para perguntar algo mais fï¿½cil, nï¿½o? Essa aï¿½, eu passo.

**Julliano** · 07/12/11, 15:09

Citaï¿½ï¿½o:

Aï¿½ complicou, meu camarada.
Manter um sistema original usando componentes adaptados. Ou seja, vocï¿½ quer usar um sistema que foi projetado para um carburador especï¿½fico em outro carburador.

Nï¿½o dï¿½ para perguntar algo mais fï¿½cil, nï¿½o? Essa aï¿½, eu passo.

Eu sï¿½ preciso descobrir se realmente a termovï¿½lvula do meu Niva estï¿½ quebrada (faltando um duto) ou se o meu Niva de fato ï¿½ daquele jeito, com apenas um duto saindo para a vï¿½lvula do EGR. Estou quase certo de que dali saia a outra mangueira para o T encontrado ligando-se ao carburador. Sï¿½ nï¿½o sei onde exatamente lï¿½ no carburador.

Aquele carburador ï¿½ apenas um dos pelo menos 4 ou 5 tipos de carburadores que equiparam os Nivas, o meu ainda estï¿½ com o original russo mas nï¿½o ï¿½ retratado em nenhum dos esquemas do Catï¿½logo de Peï¿½as.

Continuo na esperanï¿½a de alguï¿½m postar uma foto de como esta conexï¿½o estï¿½ sendo feita em seu Niva. De preferï¿½ncia um Niva do mesmo ano que o meu (90/91). Quem sabe o Thiago se disponha novamente em tirar umas foto mostrando a conexï¿½o ali pra mim.

Obrigado assim mesmo Bacalhau !

**Petter** · 07/12/11, 15:46

Niva 93 barulhento.
Motor 1.6 original, carburador original com canister.

**Petter** · 07/12/11, 15:49

Outras fotos

**thgteixeira** · 07/12/11, 15:54

Esse ï¿½ o Solex, certo?
O Meu ï¿½ o Weber, creio. Nas fotos do Julliano, o meu carburador ï¿½ bem parecido com o dele.

**Petter** · 07/12/11, 15:58

E a foto do outro lado, terminaï¿½ï¿½o dos dutos...

**Julliano** · 07/12/11, 16:18

Obrigado Danilo pelas fotos!

Mas como disse o Thiago, o meu carburador ï¿½ diferente do seu. O seu parece ser o Solex que tem essa bandeja de aluminio na base dele.

Continuando o tï¿½pico e minha pesquisa, encontrei um tï¿½pico no antigo fï¿½rum

(...)/forum/niva/68219-canister-2.html

E encontrei umas imagens que sï¿½o parecidas com o meu carburador, vide mensagem #20 do Thiago e #21 do Girti.

Vendo as fotos, realmente constatei que a minha termovï¿½lvula estï¿½ faltando um duto, de onde partia uma mangueira para ligar ao carburador, conforme a foto do Thiago:

E do Gil respectivamente:

Nessa segunda imagem consigo visualizar parte da conexï¿½o, onde se conecta no carburador atravï¿½s do T encontrado no meu porta-luvas (circulo azul), e imagino que dali parta para o Canister (nao sei exatamente a onde). Espero que estas conexï¿½es estejam corretas.

Estou quase no caminho...

Engraï¿½ado que o tï¿½pico do 'outro' forum foi criado hï¿½ um ano atrï¿½s e eu o encerrei com a ï¿½ltima postagem porï¿½m sem resposta.

Serï¿½ que os amigos aï¿½ de SP ou do RJ conseguem uma termovï¿½lvula para mim? Igual a que estï¿½ na foto do Thiago?
