Um did�tico artigo confeccionado pelo modelista Marcos Bonfim. Aproveitem!

COMO FAZER FOTOGRAVURA
Por Marcos Bonfim
1.Introdu��o
Esse artigo pretende divulgar uma alternativa f�cil para produ��o de fotogravura (photoetched) utilizando recursos de inform�tica, um programa de desenho vetorial para confeccionar a arte e uma impressora Laser pra imprimir essa arte.
O que � uma fotogravura (Photoetched ou PE)?
� uma pe�a obtida atrav�s de um processo de corros�o qu�mica de um metal.
Como funciona esse processo?
O �cido percloreto de ferro � uma substancia corrosiva que ataca metais ferrosos, por�m, n�o ataca substancia n�o-met�licas como pl�sticos e tintas. Partindo desse princ�pio, as partes de uma chapa de metal ferroso ser�o corro�das
somente nos locais onde n�o est�o pintadas.

Normalmente utiliza-se o processo de serigrafia para pintar uma placa met�lica e ap�s ela � colocada em banho em uma solu��o aquosa de percloreto de ferro.
O trabalho para confec��o de um PE est� dividido em tr�s fases:
- confec��o da arte;
- pintura da placa;
- corros�o qu�mica da placa;

2. CONFEC��O DA ARTE
O primeiro passo para se fazer fotogravura � definir um desenho, esse � o passo mais importante e trabalhoso e o que vai definir a qualidade de uma fotogravura.
Para fazer a arte sugiro o programa Corel Draw, muito conhecido por profissionais do setor de designer e de f�cil manipula��o, necessitando por�m de um pouco de habilidade com o computador. Voc� pode usar uma foto da Internet como base para fazer seu desenho, por�m recomendo sempre voc� mesmo fazer a arte. Segue anexo um modelo.
3. PINTURA DA PLACA
No processo agora descrito a t�cnica de pintura por serigrafia foi substitu�da pela impress�o laser, mais f�cil e dispon�vel em locais como gr�ficas e papelarias existentes no com�rcio local de sua cidade.

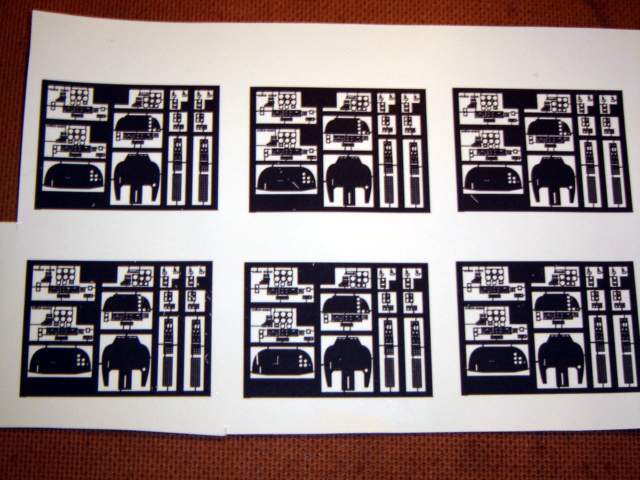

Depois de feita a arte voc� deve adquirir papel de impress�o fotogr�fica, que normalmente � vendido em qualquer papelaria e conhecido como "gloss paper"

A arte deve ser impressa com uma impressora laser (em preto ou colorido) exatamente porque este equipamento utiliza tecnologia de transfer�ncia por calor, que � o principio utilizado nesta t�cnica (se voc� utilizar uma impressora laser colorida poder� obter uma pe�a j� pintada no fim do processo). A impress�o em jato de tinta n�o � a ideal, pois, al�m de dificultar a transfer�ncia da pintura do papel para a placa de metal, a pinta utilizada neste � sol�vel na solu��o do �cido utilizado.

Uma fez feita � impress�o do desenho no papel passaremos para o processo de transfer�ncia do papel para o metal.
O metal recomendado pelo autor � o lat�o 0.10, dispon�vel no mercado, no entanto voc� pode utilizar outros metais de outras espessuras, lembrando que tais mudan�as ir�o ter influ�ncia no tempo do processo de corros�o do metal.
Coloque o desenho impresso de frente para o lat�o, utilize ferro de passar roupa, el�trico, na temperatura m�xima para pressionar o papel contra o lat�o por 1 minuto (utilize um peda�o de madeira para evitar queimar a superf�cie onde ir�
trabalhar).

Importante: atualmente a maioria dos ferros de passar roupa possui sistema de vapor que prejudica a ader�ncia do desenho no lat�o, por isso este dispositivo deve estar desligado para que n�o haja vapor, ou devesse remover toda a �gua do ferro.)
Voc� deve utilizar for�a para pressionar o papel contra o lat�o, pois o processo de transfer�ncia da tinta do papel para o lat�o envolve press�o e calor.
Ap�s isso aguarde o lat�o esfriar e remova o papel por uma das beiradas da folha com muito cuidado para que o desenho fique bem impresso no lat�o.
� comum que haja falhas e a impress�o fique falha, a pr�tica vai permitir que voc� fa�a a transfer�ncia com perfei��o, mas se voc� n�o quiser tentar de novo voc� pode cobrir esta falha com uma caneta de retroprojetor antes de iniciar o processo qu�mico de corros�o.
Como eu disse acima o �cido corroe tudo que n�o estiver pintado, inclusive o fundo do lat�o, portanto esse deve ser tamb�m protegido por uma pintura. O autor, para facilitar o processo, utiliza uma fita adesiva "Durex" ou fita de caixa de
mudan�a, de prefer�ncia das mais finas, tendo o cuidado de n�o permitir a forma��o de bolhas. A partir da� o lat�o estar� pronto para o processo de corros�o qu�mico.

4. PROCESSO DE CORROS�O QU�MICO DO LAT�O.

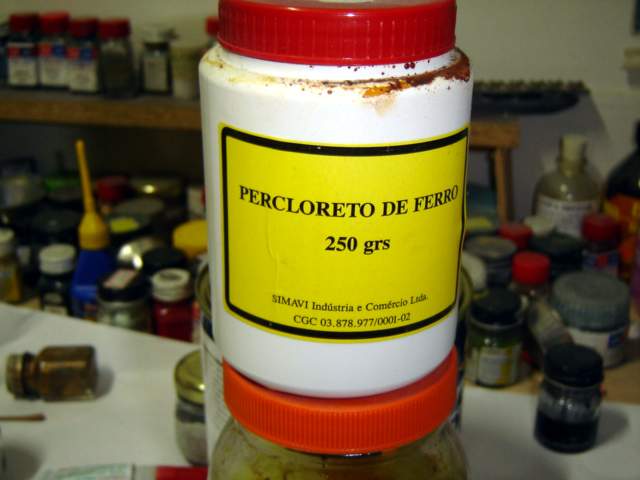

Este processo � o mesmo utilizado para fazer placas de circuito impresso e o produto utilizado para fazer a corros�o, o PERCLORETO DE FERRO, � encontrado nas casas especializadas em material para circuitos el�trico e tem em qualquer cidade. As instru��es para a prepara��o da solu��o de Percloreto de Ferro est�o na embalagem do produto.

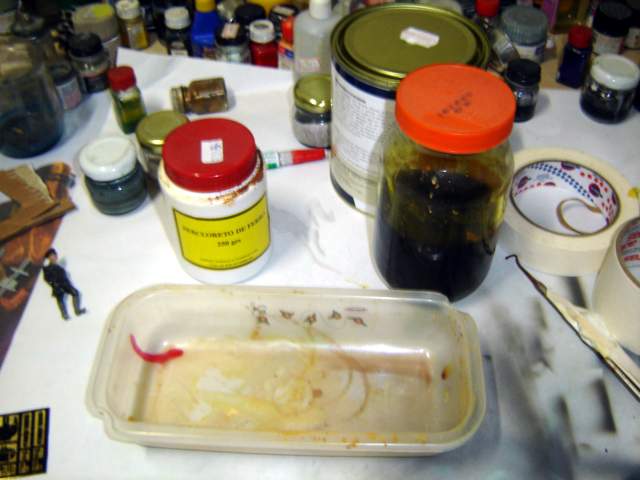

Como o acido n�o ataca pl�stico, recomendo a utiliza��o de um vasilhame pl�stico.

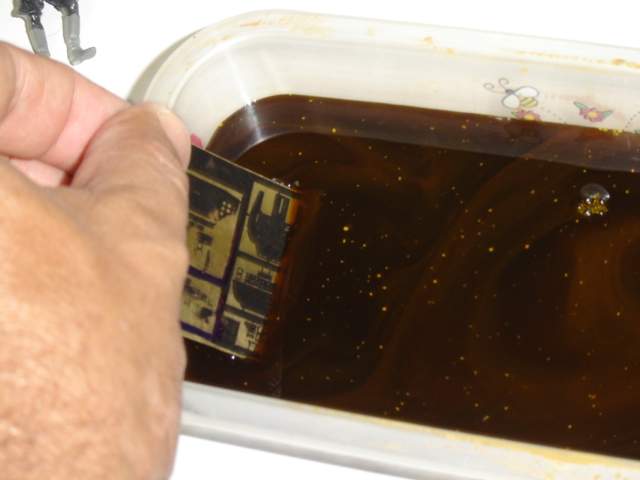

A solu��o ap�s preparada deve ser derramada no vasilhame, a placa de lat�o deve ser submersa por completo na solu��o de percloreto de ferro, onde este ir� corroer todas as partes do lat�o que n�o estejam pintadas.
Para otimizar o processo de corros�o, a placa de lat�o deve ficar em um �ngulo de 45� com o fundo do recipiente, a fim de facilitar a decanta��o do lat�o j� corro�do.
O processo de corros�o deve ser acompanhado, voc� pode tirar a placa da solu��o, lavar com �gua e observar e ap�s recolocar no vasilhame. Normalmente a corros�o completa das partes n�o pintada leva de 3 a 4 horas.
O efeito de baixo relevo pode ser obtido com a remo��o da placa da solu��o e pintando as parte que j� est�o parcialmente corro�das com uma caneta de retroprojetor. O local que foi pintado n�o ser� mais corro�do.
Este processo permiti um melhor detalhamento de seu modelo a um custo muito baixo.
Observa��o: A utiliza��o de ferro de passar roupa � uma solu��o caseira. Existem equipamentos de Transfer de uso profissional nas casas especializadas em fazer camisetas e voc� pode utilizar at� um papel apropriado para isso dispon�vel nestas lojas, informe-se.
Boa sorte e bons modelos.
Marcos Bonfim
